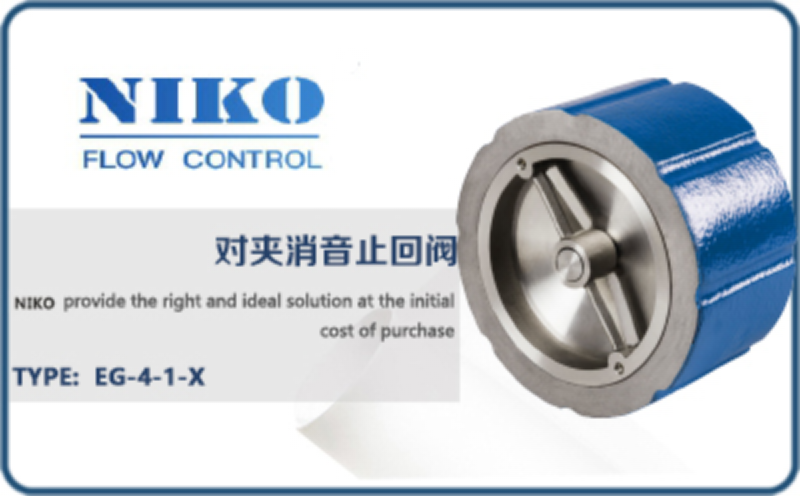

尼科對夾消聲止回閥概述：

尼科南瓜型消聲止回閥的作用是只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。不宜用于含有固體顆粒和粘度較大的介質。
止回閥的啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型，通式升降式止回閥應安裝于水平管路上，立式升降式止回閥和底閥一般安裝在垂直管路上，并且介質自下而上流動，旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。注意：止回閥只允許介質向一個方向流動，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截?cái)嘟橘|(zhì)的正常流動。

尼科對夾消聲止回閥參數：

公稱通徑：DN40-DN300
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：0℃～85℃
適用介質：水、油品
閥體材質：鑄鐵
連接方式：對夾法蘭連接
設計標準：JBJ16006-90
檢驗標準：JBJ16006
法蘭標準：GB9113.3

尼科對夾消聲止回閥特性：

①閥瓣采用"子彈頭"外形設計，閥體采用"腰鼓"外形設計，改善介質流向，降低流阻系數；
②閥門采用短結構形式，雖然水頭損失比升降式靜音止回閥稍大些，但體積小、價格便宜；
③結構緊湊，導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會產生抱死現象；
④骨架式橡膠密封圈直接鑲嵌在閥體上，避免了介質長時間對密封圈的直接沖刷，使用壽命明顯延長，堅固耐用；
⑤閥瓣啟閉行程短，可以有效的防止水錘產生；
⑥適用于給排水系統，高層建筑管網，可安裝在泵的出口處，結構稍加改動，可做為吸水底閥使用，但不適用于污水管網。

尼科對夾消聲止回閥尺寸：

主要連接外形和尺寸 單位：mm

注：此外形尺寸為1.6Mpa壓力止回閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科H71X對夾消聲止回閥的結構特點只允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開;流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。不宜用于含有固體顆粒和粘度較大的介質。當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
