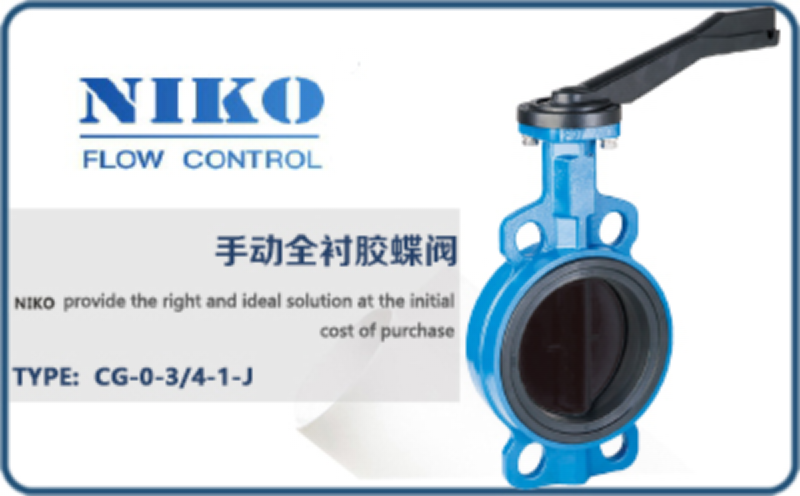

尼科襯膠蝶閥概述：

尼科襯膠蝶閥不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）耐磨、減磨性能，（比普通蝶閥使用壽命可明顯延長）而且具有無毒、抗菌、防霉等特點，更有操作力矩小，（比普通有銷蝶閥降低百分之四十）維修方便，外形美觀等突出優點。襯膠蝶閥主要用于水處理設備配套，廣泛用于食品、醫藥、化工、石油、電力、輕紡、造紙等給水排水、氣體管道上作調作充量和截流介質的場合。
蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。

尼科襯膠蝶閥參數：

公稱通徑：DN50-DN1200
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-20℃~120℃
適用介質：水、氣、油
閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
連接方式：對夾連接
設計制造：GB12238-89
結構長度：GB12221-89
法蘭標準：GB/T9113.1
檢查試驗：GB/T13927-92

尼科襯膠蝶閥特性：

①尼龍涂層與環氧樹脂涂層相結合，符合環保要求；
②閥板特有設計，流量系數大，流阻小，在額定壓力下，實現零泄漏；
③采用半軸無銷連接，結構簡單緊湊，維修拆卸極為方便，迅速（可現場拆裝），蝶板有自動對中功能，實現了蝶板與閥座過盈配合；
④閥桿密封圈起雙向密封作用，避免介質外流，防止外來物質侵入，做到整閥零外漏。

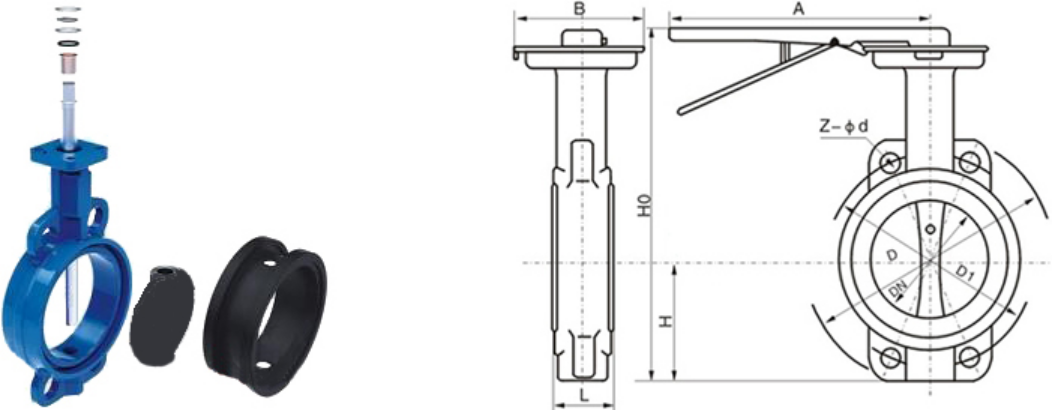

尼科襯膠蝶閥尺寸：

主要連接外形和尺寸 單位：mm

注：此外形尺寸為1.6Mpa壓力蝶閥，如需更高壓力尺寸圖紙，敬請來電來函咨詢。
尼科D(3)71J對夾式襯膠蝶閥可根據不同工況條件，選置不同橡膠襯里的閥體以及不同材質(全襯膠、全襯氟及不銹鋼)的蝶板，以適應不同介質的流體、半流體、氣體或粉末狀管路輸送和容器上，作為截流機構或調節裝置使用。
